У индустријским и грађевинским цевоводним системима,Пипе Цомпенсаторс(такође познати као дилатациони спојеви или флексибилни компензатори) служе као кључне компоненте које апсорбују покрете, ублажавају стрес и одржавају интегритет система у различитим условима рада.
На почетку, ево типичног резимеа спецификације за компензатор цеви високог квалитета од металног меха:
| Параметар | Типична вредност / опсег |
|---|---|
| Номинални пречник (ДН) | ДН 50 – ДН 2400 мм |
| Номинални притисак | До 2,5 МПа (или више за посебне дизајне) |
| Максимална радна температура | До ~450 °Ц (или више за егзотичне легуре) |
| Мовемент Цапацити | Аксијални, бочни, угаони померај (разликује се у зависности од дизајна) |
| Материјал од меха | Нерђајући челик (или легуре на високим температурама) |
| Завршите везе | Заварени крајеви, са прирубницама, навојем или жљебови по потреби |
| Животни век дизајна / циклуси | Дизајниран за велики број циклуса замора; очекиване деценије када се правилно одабере |
Ова табела са спецификацијама наглашава битне параметре дизајна, илуструјући професионалну строгост иза избора производа. Садржај који следи истражује зашто су компензатори важни, како функционишу и како се бирају, као и трендови у настајању који обликују њихову будућност.

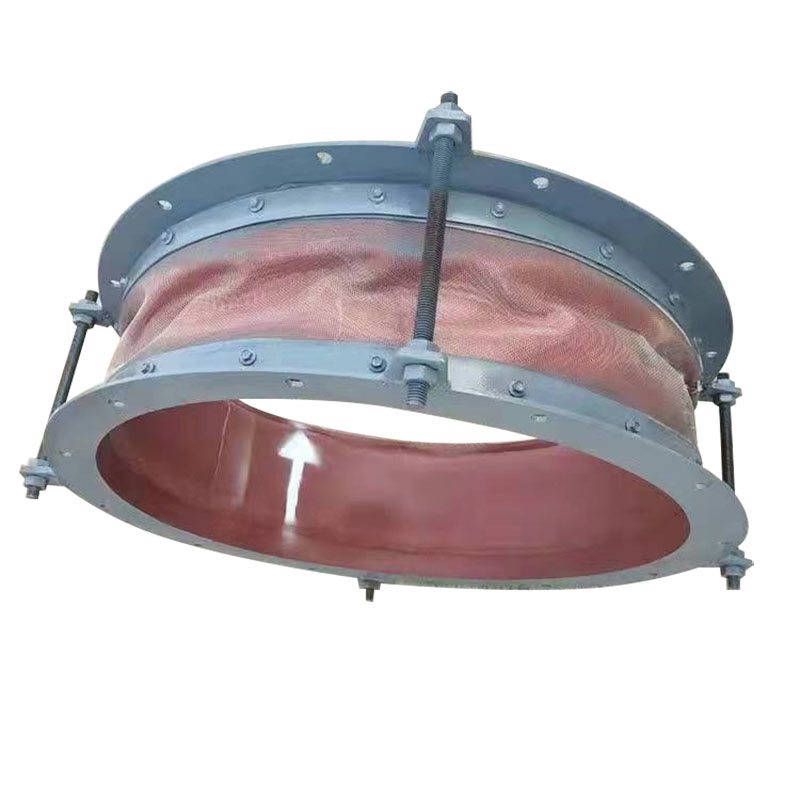

Компензатор цеви је флексибилан уређај инсталиран унутар система цевовода да апсорбује механичке деформације услед топлотног ширења, контракције, вибрација, флуктуација притиска, неусклађености, слијегања или сеизмичке активности. У пракси, многи компензатори су изграђени са једним или више металних мехова (ребрасти флексибилни елементи) плус конектори и потпорни хардвер.
Апсорбује топлотну експанзију/контракцију: Спречава напон и деформацију цеви када промене температуре узрокују ширење или контракцију.
Изолација од вибрација и удара: Делује као пригушни елемент, смањујући пренос вибрација или скокова притиска са опреме (пумпе, компресори, итд.) у систем цевовода.
Компензација поравнања: Исправља мале помаке или неусклађености које настају током инсталације или услед померања структуре.
Ублажавање напрезања: Смањује напрезање на носачима, прирубницама, вентилима и опреми локализујући апсорпцију кретања.
Прилагодите таложење или сеизмичко померање: Помаже у одржавању интегритета под померањем темеља или сеизмичким дејством дозвољавајући контролисано померање.
Дакле, компензатор постаје структурални „тампон“ који штити круте делове цевоводног система од оштећења и квара тако што локализује флексибилност тамо где је то потребно.
Цевоводи се увек суочавају са механичким напрезањима услед температурних циклуса, флуктуација притиска и динамичких оптерећења. Без одговарајућег прилагођавања, ова напрезања могу изазвати пуцање од замора, цурење или катастрофални квар. Компензатор је инжењерско решење које ублажава ова напрезања и побољшава робусност система.
Смањење стреса и дуговечност
Апсорбујући експанзију и контракцију, компензатори спречавају акумулацију топлотног напрезања у цевима, вентилима и спојевима, чиме се продужава радни век.
Компактност и просторна ефикасност
У поређењу са дугим петљама или кривинама, компензатори обезбеђују апсорпцију померања у компактном паковању.
Нижа конструкцијска оптерећења
Уређај смањује пренос оптерећења на анкере или грађевинске конструкције, смањујући потребу за превише дизајнираним носачима.
Поједностављени распоред система
Са локализованом флексибилном компензацијом, дизајн цеви постаје једноставнији, смањујући сложеност.
Контрола буке и вибрација
Ублажавање вибрација и пулсирања помаже у смањењу нивоа буке и штити осетљиву опрему.
Прилагодљивост на различите услове
Добро одабран компензатор може да се носи са вишесмерним померањима (аксијални, бочни, угаони).
Уштеде током животног циклуса
Иако је почетни трошак већи од крутих прикључака, уштеде од смањеног одржавања, застоја и дораде често оправдавају трошкове.
Потенцијална ограничења за разматрање
Опсег компензације је коначан — померање превелике величине изван дизајна је штетно.
Потиском притиска се мора управљати, посебно за аксијалне типове.
Цена дизајна са високим циклусом и високим температурама може се значајно повећати.
Правилна инсталација, поравнање и подршка су критични за перформансе; погрешна примена доводи до раног неуспеха.
Имајући у виду ове компромисе, коришћење компензатора треба да буде оправдано темељном анализом термичког напрезања и механичком анализом. У многим применама – посебно у електранама, петрохемији, ХВАЦ и индустријским инсталацијама – предности су знатно веће од инкременталних трошкова.
Аксијални компензатори
Руковати само аксијалним издужењем/компресијом. Идеалан за равне стазе са добро дефинисаним фиксним тачкама.
Бочни компензатори
Прилагодите бочно померање; вучне шипке које се често користе за контролу сила кретања.
Угаони компензатори
Дизајниран да се савија под углом око тачке вешања.
Универзални (Мулти-Беловс) компензатори
Комбинујте аксијалну + бочну + угаону флексибилност у једној јединици — корисно у сложеним геометријама цевовода.
Избалансиран по притиску (уравнотежен потисак)
Унутрашња геометрија неутралише потисак притиска, смањујући оптерећење на сидреним конструкцијама.
Мехови и делови за повезивање треба да буду одабрани од нерђајућег челика, легура никла или других материјала компатибилних са флуидима, температуром и условима околине.
У корозивним или високотемпературним системима могу се користити егзотичне легуре (Инцонел, Хастеллои) или облоге.
Процените укупно очекивано кретање (аксијално, бочно, угаоно) током температурних циклуса. Изаберите дизајн који нуди маргину и способност високог циклуса замора.
Уверите се да називни притисак и температура компензатора одговарају или премашују системске услове, са безбедносним маргинама.
Одаберите крајеве заваривања, прирубнице, жлебове или навоје који одговарају вашем систему. Потврдите да постоји довољан размак за инсталацију (укључујући и за будуће померање). Омогућите приступ за преглед и одржавање.
Правилно спољашње анкерисање и вођење спречавају нежељено савијање или извијање компензатора. Ограничења могу бити потребна за ограничавање померања или контролу путања оптерећења.
Елемент меха се савија (преклапа или расклапа) као одговор на промене дужине цеви или померања поравнања.
У аксијалним покретима, набори се компримују или продужавају, апсорбујући померање.
У бочном или угаоном кретању, мехови се савијају или закретни у складу са тим (у зависности од дизајна).
Спојне шипке или спољне вођице могу контролисати смер силе и спречити прекомерно истезање.
Унутрашње водеће цеви, навлаке или ојачање могу се користити за смањење турбуленције протока и ограничавање изложености меха силама течности.
Поравнање: Уверите се да је компензатор поравнат са цевоводом да бисте избегли бочно оптерећење.
Сидра и вођице: Инсталирајте сидра, вођице и држаче према цртежима дизајна.
Тест кретања: Пре пуштања у рад, померите компензатор кроз његов пун ход да бисте проверили зазор.
Термичко предоптерећење: Понекад се примењује хладна предкомпресија да би се компензатор центрирао у његовом опсегу.
Подршка: Компензатор мора бити подупрт као део дизајна цевовода да би се избегло савијање.
Заваривање/прирубљивање: Користите одговарајуће технике заваривања и прирубљивања, избегавајући изобличење.
Редовни визуелни преглед: Потражите пукотине, деформације или знакове замора.
Провере цурења: Пазите на цурење око завара или заптивки.
Праћење циклуса: Забележите број циклуса и упоредите са пројектованим веком трајања.
Праћење вибрација: Уверите се да нивои вибрација остану унутар прихватљивих прагова.
Планирање замене: На основу хабања, планирајте замену пре квара.
Чишћење: Очистите мехове и околину од остатака који би могли да се истрљају или огребу.
Паметни компензатори/компензатори са сензорима
Уградња мерача напрезања, сензора померања или сензора за надзор здравља ради предвиђања замора и одржавања упозорења.
Напредне легуре и премази
Употреба материјала високих перформанси (легуре никла, керамичке превлаке) за екстремна окружења (суперкритичне, агресивне течности).
Компактни дизајни са више оса
Нове геометрије омогућавају већу флексибилност у мањим површинама за уске инсталације.
Апликације за адитивну производњу
Коришћење 3Д штампаних прелазних делова или сложених геометријских елемената за оптимизацију перформанси.
Интеграција са Дигитал Твин & Предицтиве Аналитицс
Праћење понашања компензатора у раду под напоном и интеграција у дигиталне близанце постројења за предиктивно одржавање.
Како тржишта гурају ка већој ефикасности, вишим притисцима/температурама и мањим маржама, компензатори морају да еволуирају. Системи као што су ултра-суперкритичне електране, напредни хемијски реактори и нове енергетске примене (нпр. системи водоника) намећу захтевније захтеве. Компензатор будућности мора не само да се поуздано савија, већ и да обезбеди дијагностичке повратне информације и да се неприметно интегрише у паметне системе.
Произвођачи и групе за истраживање и развој улажу велика средства у аналитику животног циклуса, сензоре, нове материјале и модуларизацију система компензатора. Потражња расте у обновљивим изворима енергије, ЛНГ-у, преносу водоника, системима даљинске енергије и напредној производњи. Фокус се помера са чисте механичке робусности на интелигентне, интегрисане системе.
П: Како одредити да ли да користите аксијални, бочни или угаони компензатор?
О: Израчунајте очекивана померања у сваком правцу на основу топлотног ширења цеви, толеранције поравнања, померања ослонца или слежења. Ако је већина аксијална, аксијални компензатор може бити довољан. Ако је присутно бочно или угаоно неусклађеност, узмите у обзир бочни, угаони или универзални компензатор. Напредна анализа (коначних елемената, анализа напона) често води ову одлуку.
П: Шта се дешава ако компензатор ради изван предвиђеног опсега кретања?
О: Рад ван граница пројектованих може довести до замора метала, извијања, пренапрезања у меховима или конекторима и евентуалног квара (пуцања или цурења). То озбиљно угрожава животни век циклуса и може довести до изненадног, катастрофалног слома. Стога су сигурносне границе и ограничења дизајна критични.
Цевни компензатори су фундаментални за еластичне, ефикасне системе цевовода, нудећи ублажавање напрезања, пригушивање вибрација и корекцију поравнања. Права комбинација материјала, капацитета кретања и системске интеграције је критична за дугорочне перформансе. Са порастом паметних система и потражњом за већом оперативном ефикасношћу, компензатор се развија—не само као пасивна механичка компонента, већ и као интелигентно, надгледано средство у модерним мрежама цевовода.
